GQF型高效浅层气浮

GQF型高效浅层气浮

一、用途

在给排水处理工艺中,固、液分离技术及设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除,气浮是有效的方法之一。

该设备广泛应用于给排水处理工程。第一,应用于以湖泊为水源的自来水厂除藻降浊;第二,应用于工业污水处理工程,如石油化工、纺织、印染、电镀、制革、食品工业等领域;第三,应用于污水中有用物质的回收,如:造纸、浆粕水中的纤维回收等领域。



二、型号表示方法

GQF—    —— 处理量(m3/h)

——高效浅层气浮



三、特点

※有效水深较浅,为750~950mm。

※池内水力停留时间短(5~10min)。

※净化量大,即表面负荷高。

※占地面积小,单位负荷轻,全部预制构件组装,不需要操作室,设备可以架空安装,也可多层组合。

※安装维修费用低,易于清扫。

※净化程度高,藻类等悬浮物去除率达90%以上,浓缩后污泥浓度达35%。

※该装置采用GFA型溶气系统,它结构巧妙,溶气效率高达90%以上,拥有多项技术,具备了其他溶气装置所不具备的超强抗堵塞能力。

四、构造及工作过程

气浮分离技术是指空气与水在一定的工作压力下,使气体更大限度地溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。

工源公司开发的GQF型高效浅层气浮装置,是一种先进的快速气浮系统,它在传统气浮理论的基础上,又成功的运用了“浅层理论”和“零速原理”,通过精心设计,集絮凝、气浮、撇渣、刮泥为一体,是一种水质净化处理的高效设备。”

“GQF型高效浅层气浮装置针对传统气浮池的不足之处,把它的原水进口和净化水的出口设计为移动式,以缩短原水中气泡上浮时间,也就是原水流向气浮池的同时,池中布水管向原水流出的相反方向移动,使进入到池子中的原水基本上处于相对静止的状态,这样水中的气泡则沿着垂直方向浮向水面,浮起速度接近原水中固形物上浮速度(4~250px/min),因此原水中的悬浮物能很快浮到水面上,而浮渣下的净化水仍停留在原处,当净化水集水管移到此处时,净化水就能排到池外。为了使进、出水口能同步移动,该机设计成圆形,进、出口管安放在转架上,使它围绕着中心转动,这种移动的布水方式产生“零速”。原水中的悬浮物从水中浮到表面的速度快,三分钟原水就能达到净化要求。

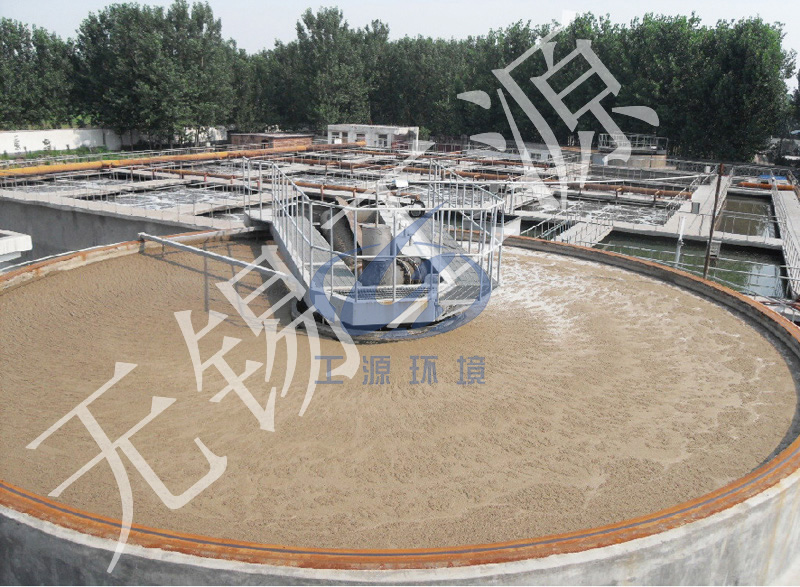

该设备整体呈圆柱形,结构紧凑,池子较浅。包含池体、螺旋布水机构、溶气释放机构、旋转机架、集水机构,撇渣机构、溶气系统、回流水管道及电控柜等部件。进水口,出水口和污泥的排出口均在设备的旋转区域内,布水机构、集水机构、溶气释放机构都与框架紧密连接在一起,围绕池体中心转动。本装置提供成套设备总成及控制系统,通过集中控制与分散控制相结合,以使设备达到更好的运行状态。

五、工艺流程图

六、主要技术参数

表1

处理量

10~800m3/h

回流比

30%

池深

900~1100mm

溶气水压力

0.4 MPa

有效水深

750~950mm

设计转速

1/5~1/10 rpm

水力停留时间

5~10min

水力表面负荷

6~8 m3/m2.h



GQF系列高效浅层气浮技术参数表

表2

型号

池径

(m)

处理水量

(m3/h)

驱动电机

(kw)

刮渣电机

(kw)

溶气水泵

(kw)

空压机

(kw)

总功率

(kw)

GQF-10

Φ2

5~10

0.75

0.75

1.5

0.75

3.75

GQF-30

Φ3

20~30

1.1

0.75

5.5

0.75

8.1

GQF-50

Φ4

40~50

1.1

1.1

7.5

1.5

11.2

GQF-70

Φ5

60~70

1.5

1.1

11

2.2

15.8

GQF-100

Φ6

80~100

1.5

1.1

15

2.2

19.8

GQF-150

Φ7

120~150

1.5

1.1

15

2.2

19.8

GQF-200

Φ8

180~200

2.2

1.5

22

4

29.7

GQF-250

Φ9

220~250

2.2

1.5

22

4

29.7

GQF-300

Φ10

280~300

2.2

1.5

30

5.5

39.2

GQF-400

Φ11

350~400

2.2

1.5

30

5.5

39.2

GQF-500

Φ12

450~500

3

2.2

45

7.5

57.7

GQF-600

Φ13

550~600

3

2.2

45

7.5

57.7

GQF-700

Φ14

650~700

3

2.2

55

7.5

67.7

GQF-800

Φ15

750~800

3

2.2

75

11

91.2

样本参数及图片仅供参考,工源公司保留持续改进的权利,所有参数以双方确认为准。

有关设备外形尺寸、基础及管路布置等,请访问工源网站或致电索取。
